FBG Stabilləşdirilmiş Nasos Lazerləri

Box Optronics Fiber-Bragg-Grating FBG Stabilləşdirilmiş Nasos Lazerləri nasos lazerləri kimi istifadə üçün nəzərdə tutulmuş yığcam lazer diodlarıdır. Kəpənək paketlərində inteqrasiya olunmuş termoelektrik soyuducu (TEC) və termistor var. Bir cüt qara zolaqla işarələnmiş lif bölgəsində lazerə əks əlaqə təmin etmək üçün Bragg reflektoru rolunu oynayan lifə həkk olunmuş ızgara var. FBG-nin stabilləşdirilmiş dizaynı peyk rejimləri ilə spektral olaraq genişləndirilmiş bir çıxış yaradır. FBG stabilləşdirilmiş lazer tək uzununa rejimli lazer deyil; tezlik baxımından sabitləşsə də, qazanc əyrisi çoxlu müxtəlif rejimləri ehtiva edəcəkdir. Bundan əlavə, bu Bragg barmaqlıqları temperatura nisbətən həssasdır (<0,02 nm/°C). Qeyd etmək lazımdır ki, SM-pigtailed lazer üçün lifdə gərginliyin yaratdığı iki barmaqlılıq lazer diodunun çıxış spektrini dəyişə bilər. Lifin xüsusiyyətlərinə görə, PM-pigtailed lazerlər təsirlənməyəcəkdir. DWDM, EDFA və CATV sistemlərində geniş istifadə edilmişdir.

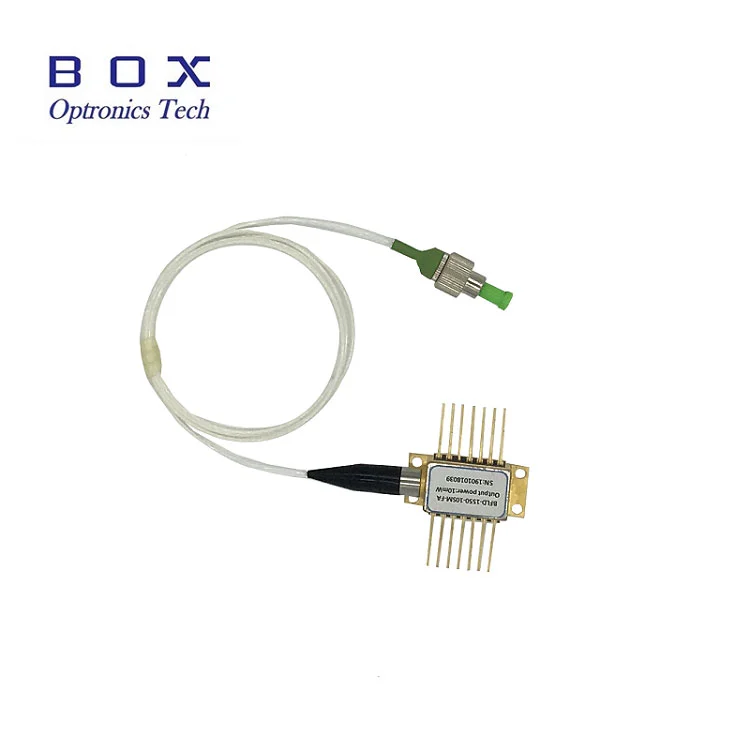

Box Optronics FBG Stabilləşdirilmiş Nasos Lazerlərində bir çox variant təqdim edir, bizdə Hi1060 SM fiber və ya PM lifli 974nm 976nm 200mW 400mW 600mW nasos 14-PIN kəpənək lazer diodumuz var. tək rejimli lifli pigtail və ya 100 ilə 700 mVt arasında polarizasiyanı qoruyan lifli pigtail. <1 nm spektral bant genişliyi ilə onlar Erbium qatqılı lif gücləndiricilərində, rejim kilidli osilatorlarda və CW lazerlərində olduğu kimi Erbium qatqılı liflərin əsas pompalanması üçün yaxşı uyğun gəlir.

980nm FBG Stabilləşdirilmiş Nasos Lazerləri alt daşıyıcıda çip olan planar konstruksiyadan istifadə edir. Yüksək güclü çip epoksisiz və axını olmayan 14 pinli kəpənək paketində hermetik şəkildə bağlanır və termistor, termoelektrik soyuducu və monitor diodu ilə təchiz edilmişdir. 980nm nasos modulu emissiya dalğa uzunluğunu “bağlamaq” üçün FBG stabilizasiyasından istifadə edir. O, hətta temperaturda, sürücü cərəyanında və optik əks əlaqədə dəyişikliklərdə belə səssiz dar zolaqlı spektr təmin edir. Dalğa uzunluğu seçimi ən yüksək mövcud güclərlə spektrə nəzarətdə ən yüksək performans tələb edən proqramlar üçün mövcuddur. Bu modul Telcordia GR-468-CORE tələbində təsvir edilənlərə uyğun gəlir.
