980nm nasos lazeri subcarrier-də çip ilə bir planar inşaatından istifadə edir. Yüksək güc çipi, bir epoksisiz və axıcısız 14 pin kəpənək paketində və bir termistor, termoelektrik soyuducu və monitor diode ilə təchiz olunmuşdur. 980nm nasos lazeri, emissiya dalğası boyunca "kilidləmək" üçün FBG sabitləşməsindən istifadə edir. Temperaturun, sürmə və optik rəylərdə də səs-küydən təmiz bir dar bant spektrini təmin edir. Optik rabitə şəbəkələrində istifadə olunan lif gücləndiricisi üçün yüngül bir mənbəyidir. Optik lif gücləndiricilərinin əsas növləri Edfa və FRA-dır.

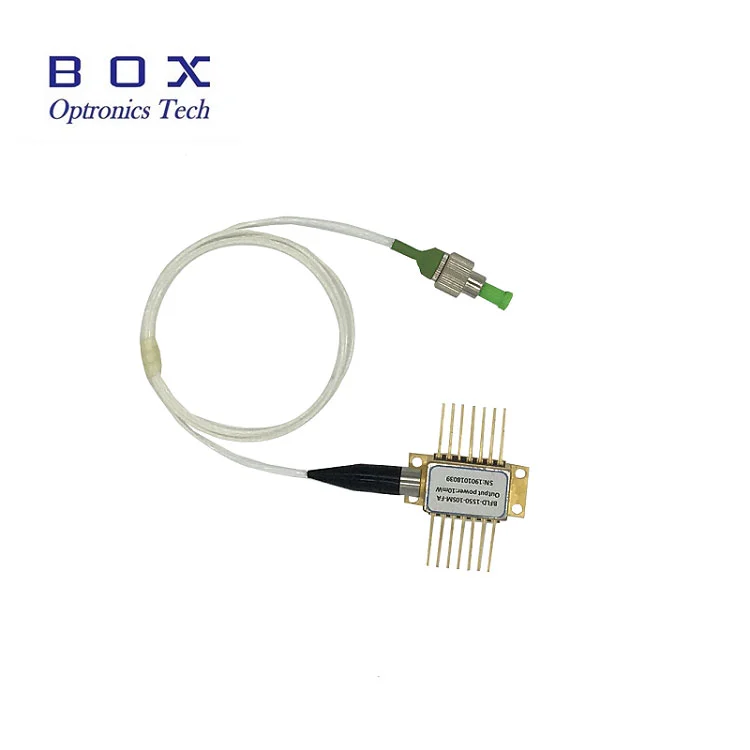

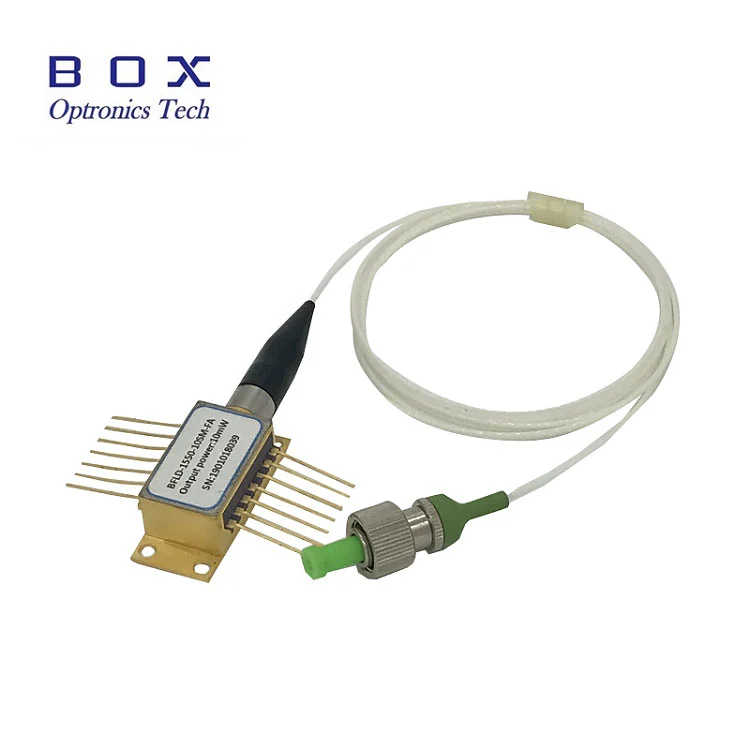

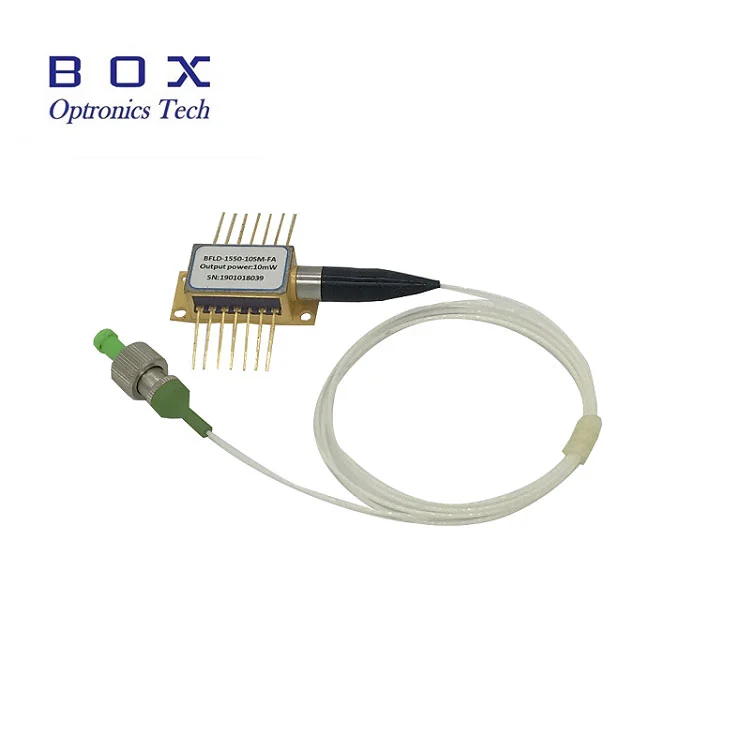

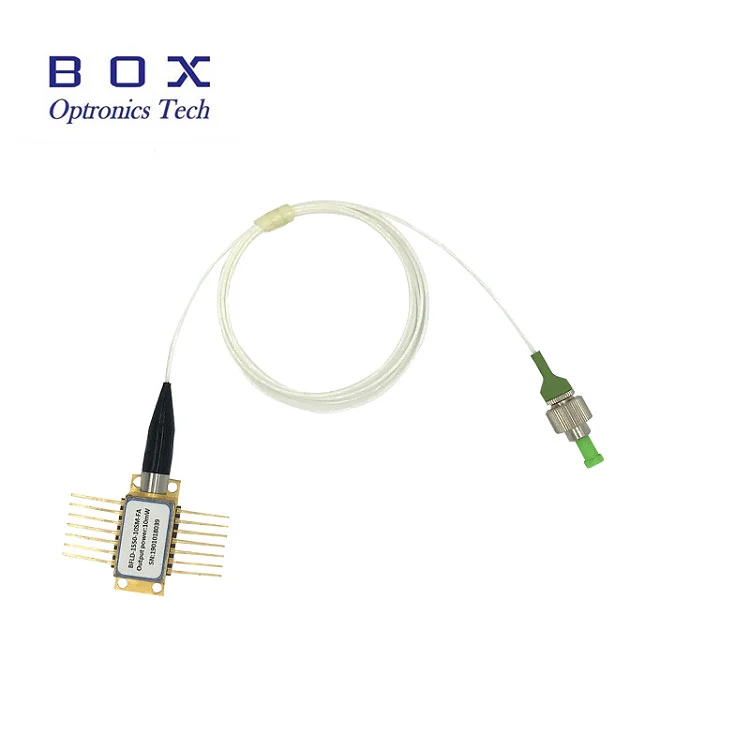

976nm 700mw nasos lazer diodun grating hi1060 lifi pigtail-də dalğa uzunluğunu sabitləşdirmək üçün. Bu 14Pin BTF Lazer Diodu 700 mVt-a qədər olan Kink pulsuz çıxış gücü ilə mövcuddur. Maksimum LD İrəli cərəyanı <1200MA. Onun pigtail 900um boş bir boru və ya yalnız çılpaq lif ilə mümkündür.
● Kinksiz işləmə gücü 700 mVt qədər;
● Epoksi-pulsuz və SM lifi olan FLUx-PULSUZ 14 pin kəpənək paketi;
● Lif Bragg Grating sabitləşməsi;
● dalğa uzunluğu seçimi mövcuddur;

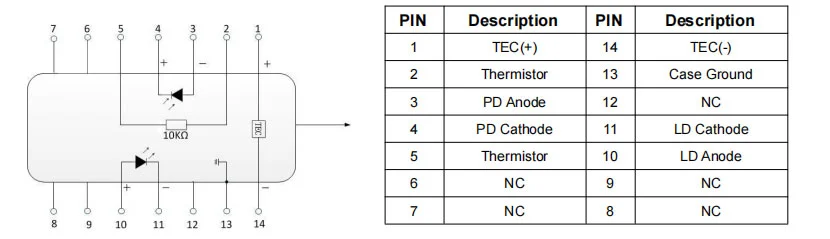

● İnteqrasiya edilmiş termoelektrik soyuducu, termistor və monitor diode.
● Sıx dalğa uzunluğu Divizion multiplexing (dwdm) erbium doped lif gücləndiriciləri (EDFA);
● Azaldılmış nasos sayma EDFA memarlığı;
● Çox uzun məsafəli kabel televiziyası (CATV) gövdələri və çox yüksək node sayma paylanması.
| Parametr | Rəmzi | Min. | Tip. | Maks. | Vahidi | Qeydlər |
| Ld eşik cərəyanı | Əxlaqsız | - | 60 | 100 | ma | Cw |
| Çıxış gücü | Plak | - | - | 700 | mw | Əgər (bol) <1000ma |
| LD irəli cərəyan | Kef | - | 1100 | 1200 | ma | Pf = qiymətləndirilən güc |
| Kink pulsuz güc | Pilk | 450 | - | - | mw | > = 1.2 * Qiymətləndirilmiş Güc |
| Kink pulsuz cərəyan | İkink | > = 1.2 * Əgər (bol) | ma | [1] | ||
| Ld irəli gərginlik | Vf | - | - | 2.5 | V | Pf = qiymətləndirilən güc |
| Mərkəz dalğa uzunluğu | Lc | 973 | 974 | 975 | nm | Zirvəsi, pf = qiymətləndirilən güc |
| Lc | 975 | 976 | 977 | |||
| Peak dalğa uzunluğu | △λp / △ tamb | - | - | 0.02 | nm / ℃ | T: fbg tempi. |
| Spektrli genişlik | △λ | - | - | 1 | nm | Rms @ -13db |
| Spektr sabitliyi | -0.5 | - | 0.5 | nm | Pf = qiymətləndirilən güc, t = 60s | |
| Cavabları izləyin | Peyvənd | - | 8 | 20 | / mw idi | Vpd = 5v, pf = qiymətləndirilən güc |
| Hökmkarlıq sabitliyini izləyin | - | - | 20% | - | @All işləmə temperaturu | |
| Qaranlıq cərəyanı izləyin | İd | - | - | 50 | na | Vpd = 5v |
| Tec cərəyan | İti | - | - | 2 | A | Tase = 75 ℃ |
| Tec gərginlik | Vtec | - | - | 3.5 | V | Tase = 75 ℃ |
| TEC modalı güc istehlakı | P | - | - | 5 | W | Tase = 75 ℃ |
| Güc Sabitliyi> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
db | Peak-to-peak, t = 60s, DC 50 khz nümunəsi, tc = 25 ℃ |
| İzləmə xətası | Bu | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, istinad edildi [2] |
| Termistor müqaviməti | Rth | 9.5 | 10 | 10.5 | Kohm | Tstg = 25 ℃ |
| Termistor B sabit | Bth | - | 3900 | - | k | Tstg = 25 ℃ |
Bütün məhsullar göndərilmədən əvvəl sınaqdan keçirilmişdir;
Bütün məhsulların 1-3 il zəmanət var. (Keyfiyyət zəmanət müddəti sonra müvafiq texniki xidmət haqqı ödəniş almağa başladı.)
İşinizi yüksək qiymətləndiririk və dərhal 7 gün geri dönüş siyasətini təklif edirik. (Maddələri aldıqdan 7 gün sonra);
Mağazamızdan satın aldığınız əşyalar mükəmməl keyfiyyətli deyilsə, bu, istehsalçıların xüsusiyyətlərinə elektron şəkildə işləmir, sadəcə dəyişdirmə və ya geri qaytarmaq üçün onları bizə qaytarmaq;
Əşyalar qüsurlu olarsa, 3 gün ərzində 3 gün ərzində bizə məlumat verin;
Hər hansı bir əşyanın geri qaytarılması və ya dəyişdirilməsi üçün uyğun olmaq üçün orijinal vəziyyətində geri qaytarılmalıdır;
Alıcı, çəkilən bütün göndərmə dəyəri üçün məsuliyyət daşıyır.
S: Hansı bağlayıcı tipini seçə bilərəm?
A: FC / APC; SC / APC; Bağlayıcı olmadan ...
S: Boş boru mövcuddur?
A: Qutu optronikası, donuz lifini qorumaq üçün 900um boş borunu təmin edə bilər.
