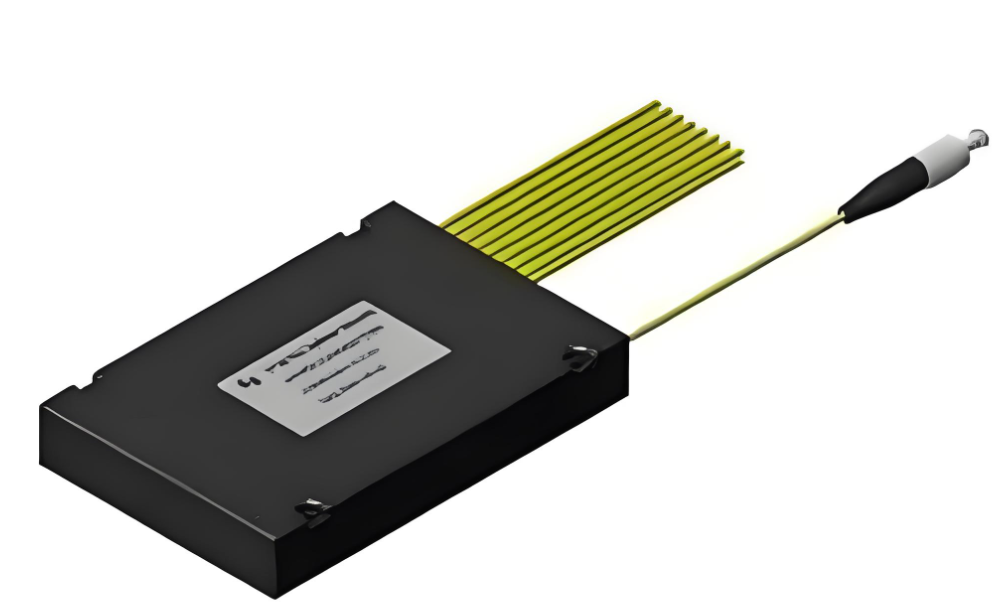

Optik ayırıcı kimi də tanınan fiber optik ayırıcı, əvvəlcədən müəyyən edilmiş nisbətə uyğun olaraq bir fiber optik siqnalı iki və ya daha çox çıxış optik siqnalına bölmək üçün FTTH (Evdən Evə) sistemlərində istifadə olunan passiv optik cihazdır. Məsələn, 1x4 optik splitter optik siqnalı bir lifdən dörd lifə müəyyən nisbətdə paylayır. Müxtəlif dalğa uzunluqlarının optik siqnallarını müvafiq dalğa uzunluğu kanallarına ayıran WDM sistemindəki dalğa uzunluğu bölgüsü multipleksorundan (WDM) fərqli olaraq, optik splitter bütün optik siqnalı ötürmə üçün çoxlu kanallar arasında paylayır.

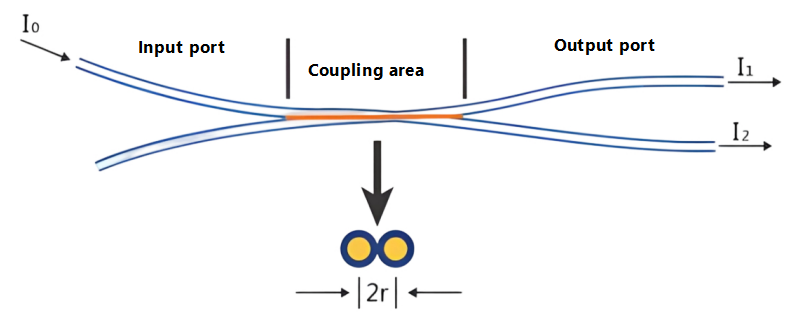

Tək rejimli lifdə optik siqnalları ötürərkən işığın enerjisi tamamilə lif nüvəsində cəmləşmir; kiçik bir miqdar nüvənin yaxınlığındakı örtük vasitəsilə yayılır. Başqa sözlə, iki lifin nüvələri kifayət qədər yaxın olarsa, bir lifdə yayılan işığın rejim sahəsi digərinə daxil ola bilər və bu, optik siqnalın hər iki lifdə yenidən güclənməsinə imkan verir. Yeni ayırma.
Optik ayırıcıları iş prinsipinə görə iki növə bölmək olar: planar dalğa ötürücülü (PLC) optik ayırıcılar və əridilmiş ikikonik konik (FBT) optik ayırıcılar; port konfiqurasiyasına görə onları aşağıdakılara bölmək olar: X tipli (2x2) birləşdiricilər, Y tipli (1x2) birləşdiricilər, ulduz (NxN, N>2) birləşdiricilər, ağac (1xN, N>2) birləşdiricilər və s.; parçalanma nisbətinə görə onları qeyri-bərabər parçalanma və vahid parçalanma kimi təsnif etmək olar; başqa bir təsnifat üsulu tək rejimli (1310nm) və çox rejimli (850nm) əsasındadır.

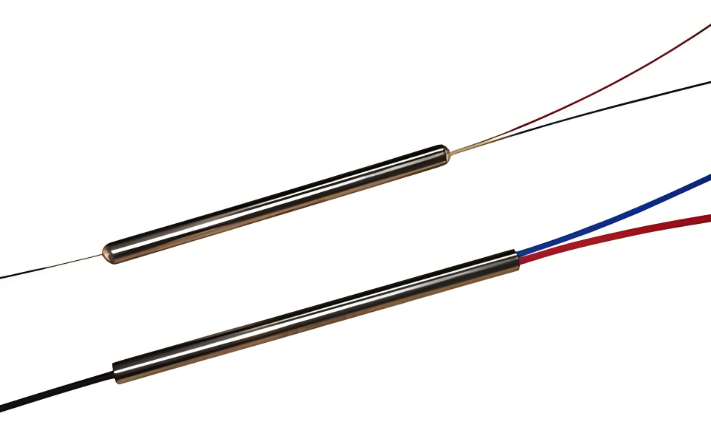

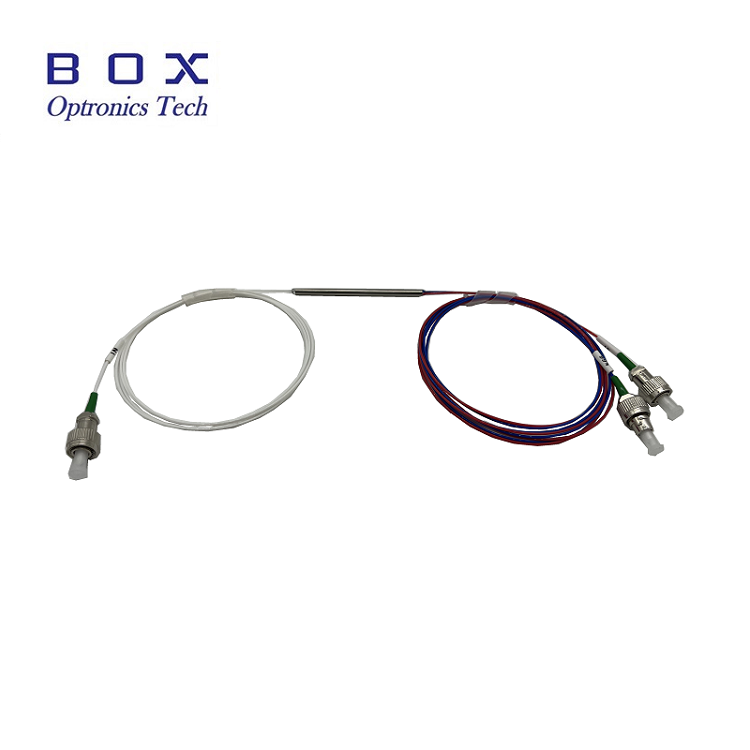

FBT optik splitter... Dövrə ənənəvi konik birləşdirici prosesdən istifadə etməklə istehsal olunur. İki və ya daha çox optik lif, örtükləri çıxarılaraq, bir-birinə yığılır və sonra hər iki tərəfə dartılarkən daralma maşınında yüksək temperaturda əridilir. Parçalanma nisbəti real vaxt rejimində izlənilir. İstədiyiniz parçalanma nisbəti əldə edildikdən sonra ərimə və uzanma prosesi başa çatır. Bir ucu giriş kimi bir lifi saxlayır (qalanları kəsilir), digər ucu isə çox çıxış terminalı kimi xidmət edir. Lifin bükülmə bucağına və uzanma uzunluğuna nəzarət etməklə müxtəlif parçalanma nisbətləri əldə edilə bilər. Nəhayət, daralmış hissə kvars substratına yapışqan ilə bərkidilir və paslanmayan polad boruya daxil edilir.
PLC Plane Wave PLC (Planar Lightwave Circuit) optik bölücüləri yarımkeçirici proseslərdən (fotolitoqrafiya, aşındırma, inkişaf və s.) istifadə etməklə hazırlanmış, kvars substratlarına əsaslanan inteqrasiya olunmuş dalğa ötürücülü optik enerji paylayıcı qurğulardır. PLC bölücüləri optik enerjinin vahid paylanmasına nail olmaqla, bir optik lifdən optik siqnalları çoxlu optik liflərə ayırır. Optik dalğa ötürmə massivi çipin yuxarı səthində yerləşir, parçalanma funksiyasını çip üzərinə inteqrasiya edir; sonra, çoxkanallı lif massivləri çipin hər iki ucundakı giriş və çıxış uclarına birləşdirilir və kapsullaşdırılır.
FBT VS PLC FBT konik splitterlərin əsas üstünlükləri sadə xammal istifadəsi, nisbətən aşağı qiymət və daha az tələb olunan avadanlıq və proses tələbləridir. Bölünmə nisbəti lazım olduqda real vaxt rejimində izlənilə bilər ki, bu da qeyri-bərabər splitterlərin istehsalına imkan verir. Dezavantajlar bunlardır: hazırda yetkin daralma texnologiyası yalnız 1x4-ə qədər ayırıcılar istehsal edə bilər. 1x4-dən böyük cihazlar üçün çoxsaylı 1x2 vahidlər bir-birinə birləşdirilir və sonra splitter korpusunda qablaşdırılır. FBT ayırıcıları yalnız üç dalğa uzunluğunu dəstəkləyir: 850nm, 1310nm və 1550nm, bu da onları digər dalğa uzunluqları ilə uyğun gəlmir.
PLC ayırıcılarının məhsul xüsusiyyətləri bunlardır: itki optik dalğa uzunluğuna həssas deyil, müxtəlif dalğa uzunluqlarının (1260~1650nm) ötürülmə tələblərinə cavab verir; vahid parçalanma, siqnalların istifadəçilərə bərabər paylanması; kompakt quruluş və kiçik ölçü; bir vahid... Cihaz 64-dən çox splitter kanalına malikdir: hər bir kanal üçün daha yüksək qiymət və nə qədər çox kanal olsa, xərc üstünlüyü bir o qədər əhəmiyyətlidir. Dezavantaj, xüsusilə aşağı kanallı splitterlərdə əridilmiş bikonik konik splitterlərlə müqayisədə daha yüksək qiymətdir.
PLC optik splitter üç hissədən ibarətdir: optik splitter çipi və hər iki ucunda birləşdirilmiş fiber optik massivlər. Bu üç komponent dəqiq şəkildə uyğunlaşdırılmalıdır; onların dizaynı və yığılması PLC splitterinin dayanıqlığında mühüm rol oynayır. Çip yarımkeçirici texnologiyasından istifadə edərək kvars substratında splitter dalğa ötürücüsünü inkişaf etdirir. Çip bir giriş və N çıxış dalğa bələdçisinə malikdir. Daha sonra giriş və çıxış fiber optik massivləri çipin hər iki ucuna birləşdirilir və bir giriş və N çıxışı olan optik splitter yaratmaq üçün korpus quraşdırılır.
PLC Splitter çipləri 1xN və 2xN kimi dizayn edilə bilər, burada N adətən 2-yə çoxluq təşkil edir, məsələn 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; və qeyri-bərabər paylanmış splitterlər, məsələn, 1x3, 1x5, 1x9 və s. PLC optik splitter çipləri aşağı qiymət, yüksək etibarlılıq, yüksək çeviklik və genişlənmə kimi üstünlüklərə malikdir və bu, onları ötürmə sistemləri, şəbəkə inteqrasiyası, genişzolaqlı giriş, fiber optik rabitə və multimedia xidmətləri kimi müxtəlif tətbiq ssenariləri üçün xüsusilə uyğun edir.
Qütbləşməni qoruyan PLC Splitter Qütbləşməni qoruyan PLC bölücü əsasən həyata keçirir... Qütbləşmə vəziyyətini qoruyarkən, giriş gücü tək kanallı qütbləşməni qoruyan lif massivini giriş kimi və çox kanallı polarizasiyanı qoruyan lif massivindən çıxış kimi istifadə edərək bərabər bölünür. Lifə buraxılan xətti polarimetrik dalğanın qütbləşməsi yayılma zamanı dəyişməz olaraq qalır və qütbləşmə rejimləri arasında çarpaz birləşmə azdır və ya yoxdur, beləliklə, qütbləşməni qoruyan birləşmə və şüa parçalanmasına nail olur. Tipik olaraq, PANDA lifi istifadə olunur. PLC optik splitterlər əsasən qütbləşməyə qulluq tələb edən xüsusi proqramlarda, məsələn, fiber optik zondlama sistemləri və ya əlaqəli rabitələrdə istifadə olunur.
Optik splitterlərə təsir göstərən performans göstəricilərinə ümumiyyətlə aşağıdakılar daxildir:
Insertion Loss Insertion Loss (IL):Daxiletmə itkisi PLC splitterinin işləmə dalğa uzunluğunda ümumi giriş optik gücünə nisbətən müəyyən bir çıxış portunda optik gücün azalmasına aiddir. Sadəcə olaraq, bu, girişə nisbətən hər bir çıxışın dB itkisidir. Ümumiyyətlə, daxiletmə itkisi nə qədər az olarsa, splitterin performansı bir o qədər yaxşı olar.
Qaytarma itkisi:Qaytarma itkisi, əks olunan işığın (davamlı olaraq girişə ötürülən səpələnmiş işığın) fiber optik bağlantıda giriş işığına desibel nisbətinə aiddir. Daha yüksək qaytarma itkisi əks olunan işığın işıq mənbəyinə və sistemə təsirini azaltmaq üçün daha yaxşıdır.
Direktivlik:Direktivlik normal iş zamanı PLC ayırıcısının eyni tərəfində inyeksiya olunmayan işığın ucundakı çıxış optik gücünün enjeksiyon işığının gücünə (ölçülmüş dalğa uzunluğu) nisbətinə aiddir.
Polarizasiyadan asılı itki:Polarizasiyadan asılı itki, ötürülən optik siqnalın qütbləşmə vəziyyəti bütün qütbləşmə vəziyyətində dəyişdikdə PLC ayırıcısının hər bir çıxış portunda çıxış optik gücünün maksimum dəyişməsinə aiddir.
İzolə:İzolyasiya fiber optik splitterin verilmiş optik yoldan digər optik yollarda optik siqnalları təcrid etmək qabiliyyətinə aiddir.
