Optik rabitə sahəsində Dəyişən Optik Zəifləyici (VOA) əvəzolunmaz rol oynayır. Optik gücün tənzimlənməsi üçün əsas komponent kimi, VOA yalnız optik siqnalların sabit ötürülməsinə zəmanət vermir, həm də sistemin ümumi işini yaxşılaşdırır.
Dəyişən optik zəiflədici optik gücün idarə oluna bilən zəifləməsinə nail olmaq üçün nəzərdə tutulmuş passiv optik cihazdır. O, müxtəlif tətbiq ssenarilərinin tələblərinə cavab vermək üçün optik siqnalların enerjisini dəqiq tənzimləyir. VOAs əsasən iki kateqoriyaya bölünür: Mexaniki Dəyişən Optik Zəiflədənlər (MVOAs) və Elektrik Dəyişən Optik Zəiflədənlər (EVOA). MVOA-lar əl ilə tənzimləmə vasitəsilə optik gücün zəiflədilməsini həyata keçirir, EVOA-lar isə yüksək tənzimləmə dəqiqliyi və çevikliyi ilə öyünərək, elektrik siqnallarını idarə etməklə zəifləmə səviyyələrini dəyişir.
Amerikanın Səsi, əsasən mexaniki, maqnito-optik, maye kristal, MEMS (Mikro-Elektro-Mexaniki Sistem), termo-optik və akusto-optik tiplər daxil olmaqla, geniş iş mexanizmlərini qəbul edir.
1. Mexanik Növ: İşıq yolunda optik güc təbəqələr və ya konuslar kimi işığı maneə törədən komponentləri hərəkət etdirməklə tənzimlənir. Bu dizayn sadə quruluşa, lakin nisbətən aşağı tənzimləmə dəqiqliyinə və çevikliyə malikdir.
2. Maqneto-optik tip: İşıq enerjisinin zəifləməsi maqnit sahələri altında maddələrin optik xassələrindəki dəyişikliklərdən, yəni maqnito-optik fırlanma effektindən istifadə etməklə həyata keçirilir. Bu tip yüksək dəqiqlik və sabitlik təmin edir, lakin daha yüksək qiymətə malikdir.
3. Maye Kristal Növü: Maye kristalların sındırma göstəricisi anizotropiyasından yaranan iki qırılma effektinə əsasən, maye kristal molekullarının istiqamətini dəyişdirmək üçün xarici elektrik sahəsi tətbiq edilir və bununla da işıq keçiriciliyi tənzimlənir. Maye kristal VOA sürətli cavab sürəti və geniş zəifləmə diapazonuna malikdir.
4. MEMS Növü: Mikro-elektro-mexaniki texnologiya ilə hazırlanmış mikro güzgülər əks olunan işığın intensivliyini tənzimləmək üçün elektrostatik qüvvə ilə əyilir. MEMS VOA kiçik ölçüləri, yüngülliyi və yüksək inteqrasiya səviyyəsi ilə xarakterizə olunur.
5. Termo-optik Növ: Zəifləmə səviyyələri temperatur sahələri altında materialın optik xüsusiyyətlərinin dəyişməsi (məsələn, sındırma indeksi) vasitəsilə modulyasiya edilir. Termo-optik VOA sadə quruluşa və aşağı qiymətə malikdir, lakin yavaş cavab sürətindən əziyyət çəkir.
6. Akusto-optik Növ: Ultrasəs dalğaları akusto-optik kristalların içərisində dövri gərginlik yaradır, işıq şüalarını modulyasiya etmək üçün sındırma indeksində dövri dalğalanmalara səbəb olur. Akusto-optik VOA sürətli tuning sürəti və əla sabitlik təklif edir.
Amerikanın Səsi optik rabitə, fiber-optik zondlama, optik alətlər və digər sahələrdə geniş şəkildə tətbiq olunur.
1. Optik Əlaqələr: Ardıcıl siqnal keyfiyyətini qorumaq üçün müxtəlif kanallar üzrə optik siqnalların intensivliyini balanslaşdırın; müxtəlif ötürmə məsafələrinə və qəbuledici xüsusiyyətlərinə uyğunlaşmaq üçün optik siqnal gücünü tənzimləyin.
2. Fiber-optik Algılama: Sistemin performansını və etibarlılığını yoxlamaq və yoxlamaq üçün müxtəlif ekoloji şəraitdə optik siqnal intensivliyini simulyasiya edin.
3. Optik Alətlər: Dəqiq ölçmə nəticələri üçün optik siqnal intensivliyinə və axınına nəzarət etmək üçün lazer cihazlarına, foton sayğaclarına, spektrometrlərə, optik mikroskoplara və digər avadanlıqlara tətbiq edilir.
| Əşyalar | Parametrlər | Vahid |
|---|---|---|
| İşləyən Dalğa Uzunluğu Aralığı | O band /C band/L band/Full band/digərləri | nm |
| Zəifləmə növü | Parlaq və ya Qaranlıq | - |
| Zəifləmə diapazonu | ≥15/20/30/40 | dB |
| Daxiletmə itkisi | ≤0,7 | dB |
| Zəifləmə qətnaməsi | Davamlı | dB |
| Qaytarma itkisi | ≥45 | dB |
| Lif növü | SMF-28e | - |
| Cavab müddəti (10-90% optik güc) | ≤5 | ms |
| Sürmə Gərginliyi | 5/6.5 | V |
| Sürücü Gücü | ≤5 | mVt |
| Polarizasiyadan asılı itki | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| Dalğa uzunluğundan asılı itki | ≤0.6@ 10dB , ≤1.0 @<20dB 20nm-dən çox | dB |
| Maksimum Optik Gücü | ≤500 | mVt |
| İşləmə temperaturu | -0~+70 | °C |
| Saxlama temperaturu | -40~+85 | °C |
| Bağlayıcı növü | Fərdiləşdirilmiş | - |

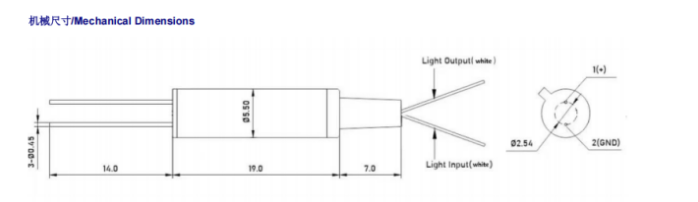

| Paket ölçüsü | Φ5.5xL19 | mm |
| Parametr | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Növ (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Dalğa uzunluğu (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Zəifləmə diapazonu (dB) | 0.8~60 | 0.8~60 | 0.8~60 | 0.8~60 |
| Orijinal itki (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Qaytarma itkisi(dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Lif növü | SMF-28e | SMF-28e | SMF-28e | 50/125 və ya 62.5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

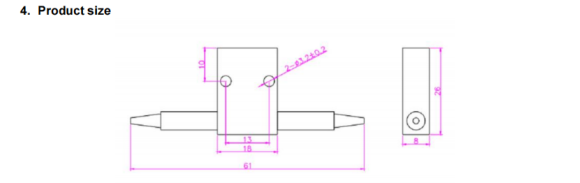

| Ölçü (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| İşləmə temperaturu (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Saxlama temperaturu (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
