Fiber Bragg Gratings (FBGs) yarımkeçirici lazer diodları üçün yüksək dalğa uzunluğu dəqiqliyi və sabitlik tələb edən müxtəlif tətbiqlərdə geniş istifadə olunur. FBG-lər çoxlu üstünlüklər təklif edir, o cümlədən yüksək istilik sabitliyi, inteqrasiya asanlığı və güclü universallıq, bunların hamısı bu məqalədə ətraflı təsvir edilmişdir.
Dar xətt genişliyi və sabit dalğa uzunluğuna malik lazerlər hissetmə, tibbi müalicə, spektral analiz, görüntüləmə və telekommunikasiya kimi bir çox sahədə mühüm rol oynayır. Distributed Bragg Reflector (DBR) lazerləri və Distributed Feedback (DFB) lazerləri əla performans göstərsələr də, onların istehsal xərcləri Fabry-Perot (FP) lazer diodlarından daha yüksəkdir, çünki onlar qablaşdırmadan əvvəl fərdi sınaq tələb edir.
Bundan əlavə, DFB və DBR lazerlərində istifadə edilən dalğa ötürücü barmaqlıqları ilə müqayisədə FBG-lər üstün sabitlik və dalğa uzunluğu dəqiqliyini təmin edir. Volume Bragg Gratings (VBGs) müəyyən tətbiqlərdə FBG-lərə alternativ kimi xidmət edə bilər, lakin FBG-lər istilik sabitliyi, inteqrasiya sadəliyi və çox yönlülükdə üstünlüklərə malikdir.
Yüksək çıxış gücünə malik, dalğa uzunluğuna davamlı yarımkeçirici nasos lazerləri müasir fiber lazerlərdə, lif gücləndiricilərində və Raman lif gücləndiricilərində əsas rol oynayır. Lazer qazanc mediası nasos dalğa uzunluğundakı dalğalanmalara çox həssas olduğundan, FBG ilə sabitləşdirilmiş dalğa uzunluğunda yarımkeçirici nasos lazerləri bazarda əsas həll yoluna çevrildi.

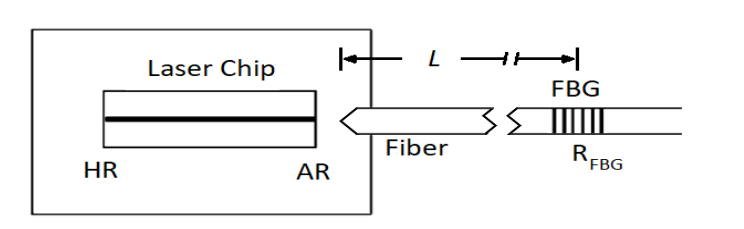

Şəkil 1 tipik FBG dalğa uzunluğu kilidli nasos lazer modulunun strukturunu göstərir. Bu cür tətbiqlərdə FBG adətən lazer çipindən 50 sm-dən 2 m-ə qədər məsafədə yerləşdirilən nasos lazerinin pigtail lifinə yazılır.
Sistem yarımkeçirici lazer çipindən yayılan işığı tək rejimli pigtailə səmərəli şəkildə birləşdirmək üçün kollimasiya edən optik komponentlərdən və ya linzalı lifli pigtaillərdən istifadə edir.
Fiber Bragg Grating, FBG mərkəzi dalğa uzunluğuna yaxın lazer dalğa uzunluğunu effektiv şəkildə sabitləşdirən və lazerin çıxış spektral enini daraldan xarici əks əlaqə mexanizmi yaradır. Bu yolla, nasos lazer modulu həm yüksək nasos səmərəliliyinə, həm də əla sabitliyə nail olur.
Şəkil 1. FBG Pump modulu
Fiber Bragg Grating (FBG) istifadə edərək xarici boşluq lazerinin qurulması aşağı qiymətli lazerlərin performansını artırmaq üçün sərfəli bir həlldir. Şəkil 1-də göstərildiyi kimi, FBG xarici boşluq lazerini meydana gətirərək, adətən emissiya çipinə yaxın olan lif pigtailinə yazılır.
Adi Fabry-Perot lazer diodları ilə müqayisədə, FBG əsaslı xarici boşluq lazerləri nəinki daha dar bir xətt genişliyinə malikdir, həm də temperatur və ya sürücü cərəyanının dəyişməsi nəticəsində yaranan dalğa uzunluğunun sürüşməsinə daha güclü təzyiq göstərir - lazer diodlarında performans dəyişikliyinə səbəb olan iki ümumi amil.
Lazer diodlarının dalğa uzunluğunun effektiv və etibarlı şəkildə bağlanmasını və ya sabitləşməsini təmin etmək üçün lazer istehsalçıları əsas performans xüsusiyyətlərinə cavab verən FBG-ləri seçməlidirlər.
Lazer diod istehsalçıları həmçinin lif növü, qütbləşməni qoruyan (PM) və ya qütbləşməni qoruyan lif, ölçülər və s. daxil olmaqla geniş dalğa uzunluğu və konfiqurasiya seçimini təklif edə bilən etibarlı və texniki cəhətdən yetkin FBG təchizatçılarını seçməlidirlər.
Yüksək istilik sabitliyi, mükəmməl inteqrasiya uyğunluğu, çox ssenarili universallıq və dəqiq dalğa uzunluğuna nəzarət qabiliyyəti ilə Fiber Bragg Grating (FBG) müxtəlif yarımkeçirici lazer tətbiqlərində yüksək dəqiqlikli dalğa uzunluğunun kilidlənməsi və sabitləşməsi üçün əsas komponentə çevrilmişdir. İstər yüksək güclü nasos lazerlərində dalğa uzunluğunun kilidlənməsi, istərsə də aşağı qiymətli lazer modullarının performansının təkmilləşdirilməsi üçün, FBG temperatur və sürücü cərəyanı dəyişiklikləri kimi xarici narahatlıqlara effektiv müqavimət göstərməklə, xarici əks əlaqə mexanizmini optimallaşdırmaqla dəqiq dalğa uzunluğunun kilidlənməsinə və xəttin eninin daralmasına nail olur.
