Fiber optik sensor şəbəkələrinin körpülərin struktur sağlamlığına nəzarət etdiyi və tibbi OCT avadanlığının mikron səviyyəli retinal zədələri tutduğu ssenarilərdə SLED genişzolaqlı işıq mənbələri ultra geniş spektri, aşağı uyğunluğu və yüksək sabitliyi ilə yüksək dəqiqlikli optik sistemləri dəstəkləyən əsas komponentlərə çevrilmişdir. Lazer diodları və işıq yayan diodlar arasında xüsusi işıq mənbəyi kimi, bu cihazlar unikal işıq yayan mexanizm və dövrə dizaynı ilə sənaye monitorinqi, biotibb və milli müdafiə tədqiqatları üçün əvəzolunmaz optik həllər təmin edir.
SLED genişzolaqlı işıq mənbəyi mahiyyətcə superluminescent işıq yayan dioddur. Onun əsas strukturu III-V mürəkkəb yarımkeçiricilərdən (məsələn, GaAs və InP) hazırlanmış PN qovşağından ibarətdir. PN qovşağına irəli əyilmə gərginliyi tətbiq edildikdə, elektronlar N bölgəsindən P bölgəsinə, P bölgəsindən N bölgəsinə dəliklər vurulur. Azlıq daşıyıcıları çoxluq daşıyıcıları ilə rekombinasiya edildikdə fotonlar buraxılır. Adi LED-lərin təsadüfi kortəbii emissiyasından fərqli olaraq, SLED-lər optimallaşdırılmış aktiv bölgə strukturları (məsələn, kvant quyuları və gərgin təbəqələr) vasitəsilə fotonların yayılma zamanı qismən stimullaşdırılmış emissiyaya məruz qalmasına imkan verir. Bu, aşağı uyğunluğu qoruyarkən ənənəvi genişzolaqlı işıq mənbələri ilə müqayisədə daha dar spektral bant genişliyinə (adətən 6nm-100nm) və daha yüksək çıxış gücünə imkan verir.
Onların spektral xarakteristikaları çox cihazlı əməkdaşlıq üsullarından istifadə etməklə daha da optimallaşdırıla bilər. Məsələn, dalğa uzunluğu-selektiv birləşmə vasitəsilə dörd SLED çipindən istifadə edən sxem, sıx dalğa uzunluğu bölgüsü multipleksasiyası (DWDM) sistemlərinin sınaq tələblərinə cavab verən 1528nm-1603nm C+L diapazonunu əhatə edərək, spektral düzlüyünü ≤3dB-ə qədər yaxşılaşdıra bilər.
1. Spektral Performans: SLED genişzolaqlı işıq mənbələri adətən 850nm, 1310nm və 1550nm kimi tez-tez istifadə olunan rabitə və algılama zolaqlarını əhatə edən mərkəzi dalğa uzunluqları ilə 3dB bant genişliyi 40nm-100nm olur.
2. Spektral Sıxlığa Nəzarət: Spektral düzləşdirmə texnologiyasından istifadə edərək, onun spektral sıxlığı -30dBm/nm ilə -20dBm/nm diapazonunda idarə oluna bilər və çox dalğa uzunluğunda sistemlərdə güc balansını təmin edir.
3. Güc Sabitliyi: ATC (Avtomatik Temperatur Nəzarəti) və APC (Avtomatik Güc Nəzarəti) qapalı dövrə sxemlərindən istifadə etməklə, qısamüddətli güc dalğalanmaları ≤0,02dB (15 dəqiqə) və uzunmüddətli dalğalanmalar ≤0,05dB (8 saat) təşkil edir. Məsələn, Bocos Optoelektronikanın 1550nm SLED işıq mənbəyi -20℃ ilə 65℃ arasında işləmə temperaturu diapazonunda ≤±0,05dB/8 saat çıxış gücü sabitliyini nümayiş etdirir.
4. Modul Dizayn: Uzaqdan enerji tənzimlənməsi, spektral monitorinq və nasazlıqların diaqnostikası üçün RS-232 interfeysini və host kompüter proqramını dəstəkləyən həm masa üstü (260×285×115mm) və modul (90×70×15mm) paketləri təklif edir.
1. Fiber Optik Algılama Sistemləri
Paylanmış fiber optik zondlamada SLED-lərin aşağı uyğunluğu Rayleigh səpələnməsinin yaratdığı müdaxilə səs-küyünü aradan qaldıra, məkan ayırdetmə qabiliyyətini millimetr səviyyəsinə qədər yaxşılaşdıra bilər. Məsələn, neft boru kəməri sızmasının monitorinqində, 1550nm SLED işıq mənbəyi FBG sensoru ilə birlikdə 10km məsafədə 0,1℃ temperatur dəyişikliklərini aşkar edə bilər.
2. Tibbi Görüntüləmə (OKT)
Optik koherens tomoqrafiya (OCT) işıq mənbəyinin koherens uzunluğuna və güc sabitliyinə əsaslanır. SLED-lərin koherens uzunluğu (<100μm) ənənəvi lazerlərdən xeyli aşağıdır və görüntüləmə zamanı artefakt müdaxiləsindən qaçır. Bocos Optoelectronics-in 850nm SLED işıq mənbəyi oftalmik OCT avadanlığına tətbiq edilərək, retinanın 10μm səviyyəli laylı təsvirinə nail olunub.
3. Optik Rabitə Testi
CWDM cihaz testində SLED-lərin geniş spektral xüsusiyyətləri eyni vaxtda 800nm-1650nm diapazonunu əhatə edə bilər. Yüksək ayırdetmə spektrometri ilə birlikdə kanallar arası məsafə və daxiletmə itkisi kimi parametrlər dəqiq ölçülə bilər və bu, sınaq səmərəliliyini 3 dəfədən çox artırır. 4. Müdafiə Tədqiqatı: Yüksək polarizasiyalı SLED işıq mənbələri optik lifli giroskoplar üçün interferometr sistemlərində istifadə edilə bilər. Onların aşağı səs-küy xüsusiyyətləri (RIN < -140dB/Hz) bucaq sürətinin ölçülməsi dəqiqliyini 0,01°/saata qədər artıra bilər.
1. Kəpənək Paketi: Daxili termoelektrik soyuducu (TEC) və optik izolyatordan ibarət 14 pinli kəpənək paketi.
2. Desktop Paketi: Laboratoriya tədqiqatları və kalibrləmə ssenariləri üçün uyğun olan ana kompüter proqram təminatına nəzarəti dəstəkləyən enerji təchizatı, temperatur nəzarəti və rabitə interfeyslərini birləşdirir.Bocos' desktop 1550nm SLED (195(W)×220(D)×120(H)) işıq mənbəyi real vaxt rejimində çıxış gücünü, dalğa uzunluğunu və digər parametrləri göstərə bilən sensor ekran və düymə əməliyyatı ilə təchiz olunub.

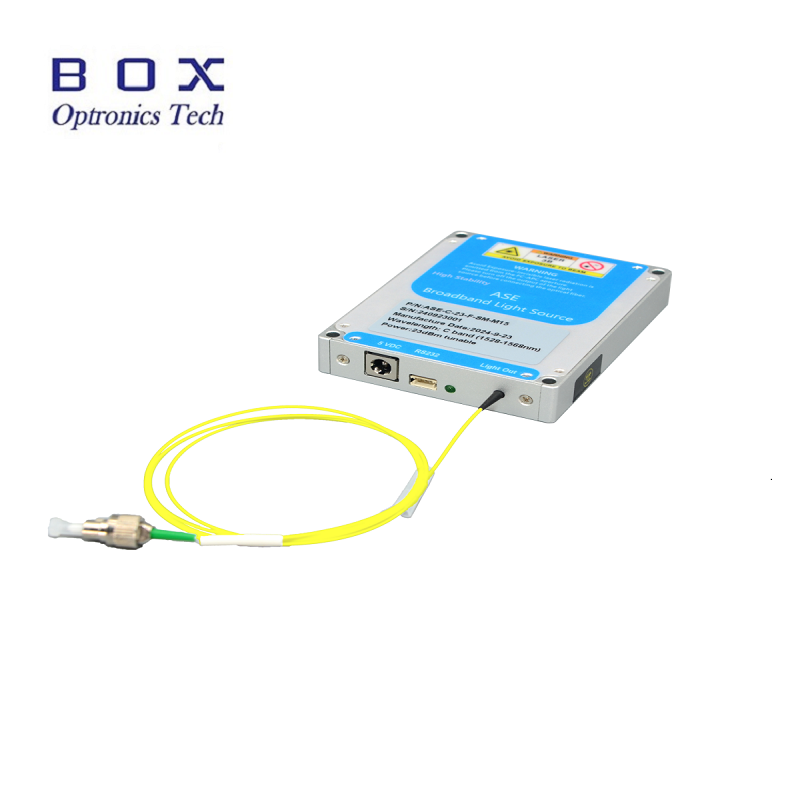

3. Modul Paket: Yığcam ölçü (125(W)×150(D)×20(H)), birbaşa sənaye avadanlıqlarına və ya sahə sınaq alətlərinə daxil edilə bilər, sistem inteqrasiyası xərclərini azaldır. Modul AC 110~240V və ya DC 5V/4A enerji təchizatını dəstəkləyir və -40℃ ilə 85℃ arasında dəyişən saxlama mühitləri üçün uyğundur.
