1-ci sırada Raman gücləndiricisi və 2-ci sifariş Raman gücləndiricisi arasındakı prinsiplər və fərqlər hansılardır?

1-ci dərəcəli Raman Səpələnməsi prinsipi:

1-ci sifarişli Raman Spektroskopiyası, Silisium optik liflərdə sökülməmiş Raman səpilməsindən istifadə edir. 140 nm nm nm pompi işıq C-Band siqnal işığını birbaşa gücləndirir (1530-1565 Nm). Nasos işığı, enerjini siqnal işığının tezliyinə köçürərək lifdə titrəyir və səpələnir.

2-ci sifarişli Raman Səpələnməsi prinsipi.13xx nm nm nasos şüasımövcud nasos şüasına əlavə olunur. 13xx NM NMP Nasos şüası əvvəlcə C-Band siqnal işığını gücləndirən 14xx NM nm nm pompor şüasını artırır. Bu ikili Raman Səpələnmə texnikası bir çox üstünlük təklif edir və uzun məsafələr və ya yüksək dalğa uzunluğu ayrılması sıxlığı olan mürəkkəb sistemlər üçün uyğundur.

Müqayisə: Nasos mənbələrinin sayı. Birinci sırada Raman Spektroskopiyasında yalnız bir nasos mənbəyi istifadə olunur. Bununla birlikdə, C-Band siqnalı (14xx NM) yaratmaq üçün, iki ikinci dərəcəli işıq mənbəyi (130xx NM + 14xx NM) tələb olunur.

Gücləndirmə mexanizmi

Birinci sırada gücləndiricilər, optik siqnalları birbaşa gücləndirirlər, ikinci dərəcəli gücləndiricilər, geniş bant genişliyi və daha yüksək gücləndirmə səmərəliliyini təmin edərək aralıq gücləndirmə yolu ilə qazanc əldə etdilər.

Proqramlar

Birinci sifariş gücləndiriciləri qısa yol ötürücüləri üçün uygundur, ikinci dərəcəli gücləndiricilər isə uzunmüddətli ötürücü sistemlər və ya yüksək sıxlıqlı dalğa uzunluğu multiplighing sistemləri (məsələn, 96 dalğa uzunluğu) üçün idealdır.

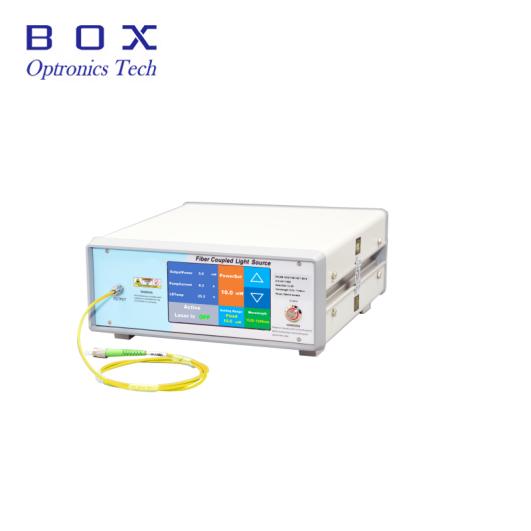

Box Optronics, Raman nasos mənbələri kimi 14xx nm lazerləri, uzun sürən lif ötürülməsi zamanı optik siqnal azaldılmasını səmərəli şəkildə kompensasiya edən Raman və ya C + l-lon lazimleri kimi 14xx nm lazerləri təklif edir. Şirkət eyni zamanda 2-ci sifarişli Raman gücləndiriciləri təklif edir
