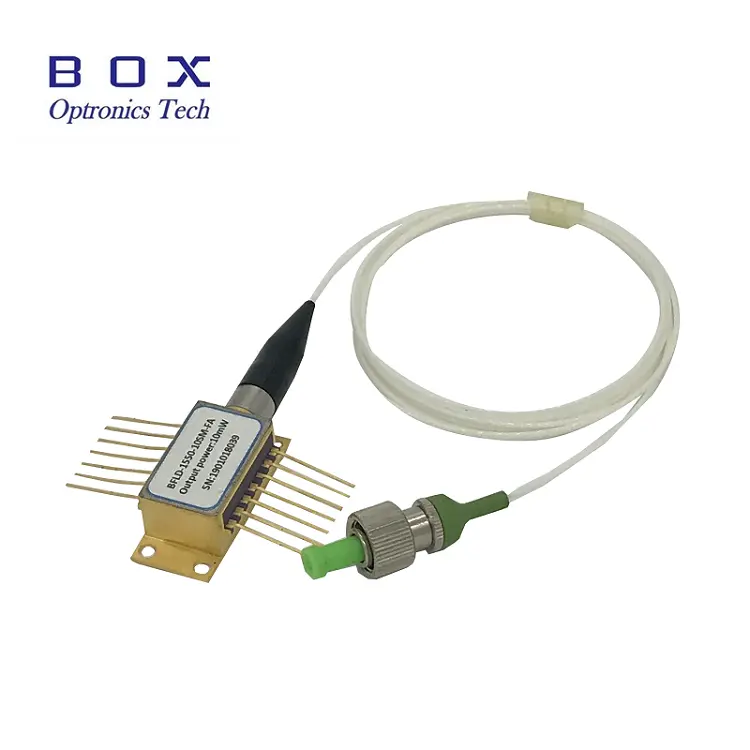

C2H2 asetilen aşkarlama modulu üçün 1532.68nm 10mW DFB Lazer Diodu sərfəli, yüksək koherent lazer diodudur. DFB lazer diod çipi sənaye standartı, TEC, izolyator və Daxili PD ilə hermetik şəkildə möhürlənmiş 14PIN kəpənək paketində qablaşdırılır.
C2h2 asetilen aşkarlama modulu üçün 1532.68nm 10mW DFB Lazer Diodu sərfəli, yüksək koherent lazer diodudur. DFB lazer diod çipi sənaye standartı, TEC, izolyator və Daxili PD ilə hermetik şəkildə möhürlənmiş 14PIN kəpənək paketində qablaşdırılır.
Yüksək performanslı, çoxkvant quyusu (MQW) paylanmış əks əlaqə (DFB) lazeri;
Sənaye standartı 14PIN kəpənək paketi;
Daxili TEC və optik izolyator.
fiber optik sensorlar;
Asetilen sensoru;
Lazer mənbələri.
| Parametr | Simvol | Vəziyyət | Min. | Tip. | Maks. | Vahid |
| Mərkəzi dalğa uzunluğu | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optik çıxış gücü | PO | - | 10 | - | - | mVt |
| Eşik cərəyanı | İTH | - | - | - | 20 | mA |
| Əməliyyat cərəyanı | GİB | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektral xəttin eni | LW | - | - | 10 | MHz | |
| Lazer irəli gərginlik | VF | CW çıxış gücü 10 mW | - | - | 2.5 | V |
| Qaranlıq cərəyanı izləyin | ID | - | - | - | 0.2 | uA |
| Yan rejimdə bastırma nisbəti | SMSR | CW | 35 | 40 | - | V |
| Optik izolyasiya | - | 30 | - | - | dB | |
| Termistor müqaviməti | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC Cari | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| TEC gərginliyi | VTEC | TL = 25℃, TC = 70℃ | -2.5 | - | 3.5 | V |
| Dalğa uzunluğunun temperatur əmsalı | Δλ/ΔT | TEC temperaturu 15 ℃ ilə 35 ℃ arasında | - | 0.09 | - | nm/℃ |
| Dalğa uzunluğunun cərəyan əmsalı | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

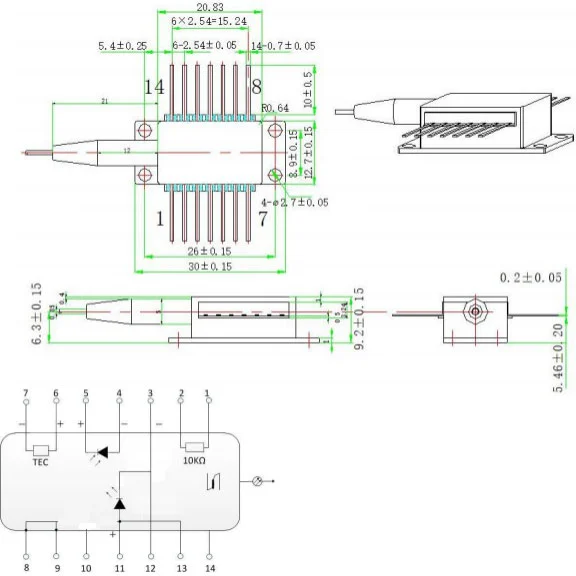

| PİN | Təsvir | PİN | Təsvir |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Lazer Anod (+) |
| 3 | LD Katod(-) | 12 | Lazer Katod(-) |
| 4 | PD anodu (+) | 11 | Lazer Anod (+) |
| 5 | PD Katod(-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(– ) | 8 | Case Ground |

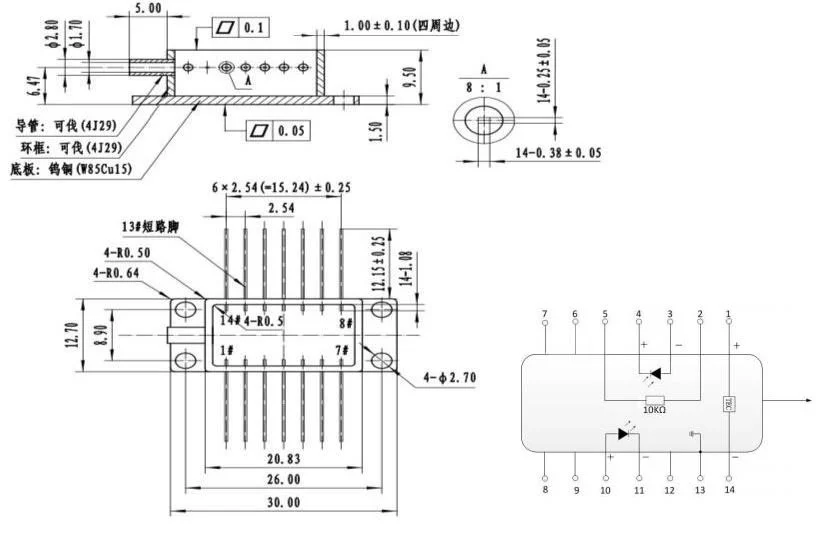

| PİN | Təsvir | PİN | Təsvir |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD Monitor Anod (-) | 12 | NC |
| 4 | PD Monitor Katod (+) | 11 | Lazer Katod (-) |
| 5 | Termistor | 10 | Lazer Anod (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Bütün məhsullar göndərilməzdən əvvəl sınaqdan keçirilmişdir;
Bütün məhsullara 1-3 il zəmanət verilir.(Keyfiyyətə zəmanət müddətindən sonra müvafiq texniki xidmət haqqı tutulmağa başladı.)
Biz işinizi yüksək qiymətləndiririk və ani 7 günlük qaytarma siyasəti təklif edirik. (əşyaların qəbulundan 7 gün sonra);
Əgər mağazamızdan aldığınız məhsullar mükəmməl keyfiyyətə malik deyilsə, yəni onlar istehsalçının spesifikasiyasına uyğun gəlmirsə, sadəcə dəyişdirmək və ya geri qaytarmaq üçün onları bizə qaytarın;
Əşyalar qüsurlu olarsa, çatdırıldıqdan sonra 3 gün ərzində bizə məlumat verin;
Hər hansı əşyalar geri qaytarılma və ya dəyişdirilməyə uyğun gəlmək üçün orijinal vəziyyətində qaytarılmalıdır;
Alıcı çəkdiyi bütün göndərmə xərclərinə cavabdehdir.
S: Başqa dalğa uzunluqlarınız varmı?
A: Biz C bandı və ya L band dalğa uzunluğunu təmin edə bilərik.
S: Güclə daha çox şey edə bilərmi?
A: 20mW biri isteğe bağlıdır.
